Lab 1.1 Interacțiunea cu Utilizatorul: STDIO - Interfața Serială

Scopul lucrării

Familiarizarea studenților cu utilizarea bibliotecii STDIO pentru comunicare serială și implementarea unei aplicații simple care controlează un LED prin comenzi text transmise de la un terminal serial.

Obiectivele lucrării

• Înțelegerea principiilor de bază ale comunicației seriale.
• Utilizarea bibliotecii STDIO pentru schimbul de informații text.
• Proiectarea unei aplicații care interpretează comenzi transmise prin interfața serială.
• Dezvoltarea unei soluții modulare, cu funcționalități separate pentru controlul perifericelor.

Definire problema

1. Sa se configureze aplicatia pentru lucrul cu libraia STDIO prin interfata seriala pentru schimbul de text prin terminal.
2. sa se proiecteze o aplicate in baza de MCU care ar receptiona comenzi de la terminal prin interfata seriala pentru a seta starea unui LED.
   - led on pentru aprindere si
   - led off pentru stingere.,
   - sistemul trebuie sa raspunda cu mesaje text despre confirmarea comenzii
   - pentru schimbul de text prin terminal a se utiliza libraia STDIO

Materiale și resurse

Componente hardware:

• Microcontroler (Arduino Uno, ESP32 sau similar)
• LED-uri
• Rezistor de 220 Ω
• Breadboard
• Cabluri de conexiune (jumper wires)
• Sursă de alimentare (USB)

Resurse software:

• Visual Studio Code cu extensia PlatformIO instalată
• Emulator terminal serial (ex.: Monitor Serial din PlatformIO, TeraTerm sau Putty)
• Simulator hardware (opțional, ex.: Proteus)

Recomandari

• se recomanda utilizarea unui IDE cu suport arduino, care permite lucrul cu mai multe fisiere. de exemplu Eclipse
• pentru Validare se recomanda utilizarea unui simulator, de ex Proteus.
• functionalitatile pentru fiecare echipament periferic ( led, buton, lcd, keypad) sa fie realizate in fisiere separate, in scop de reutilizare in lucrarile urmatoare
• utilizarea regulilor de codare CamelCase

Pontaj

Cerințe obligatorii:

• Respectarea structurii modulare a proiectului.
• Prezentarea schițelor arhitecturale, schemelor bloc și schemelor electrice.

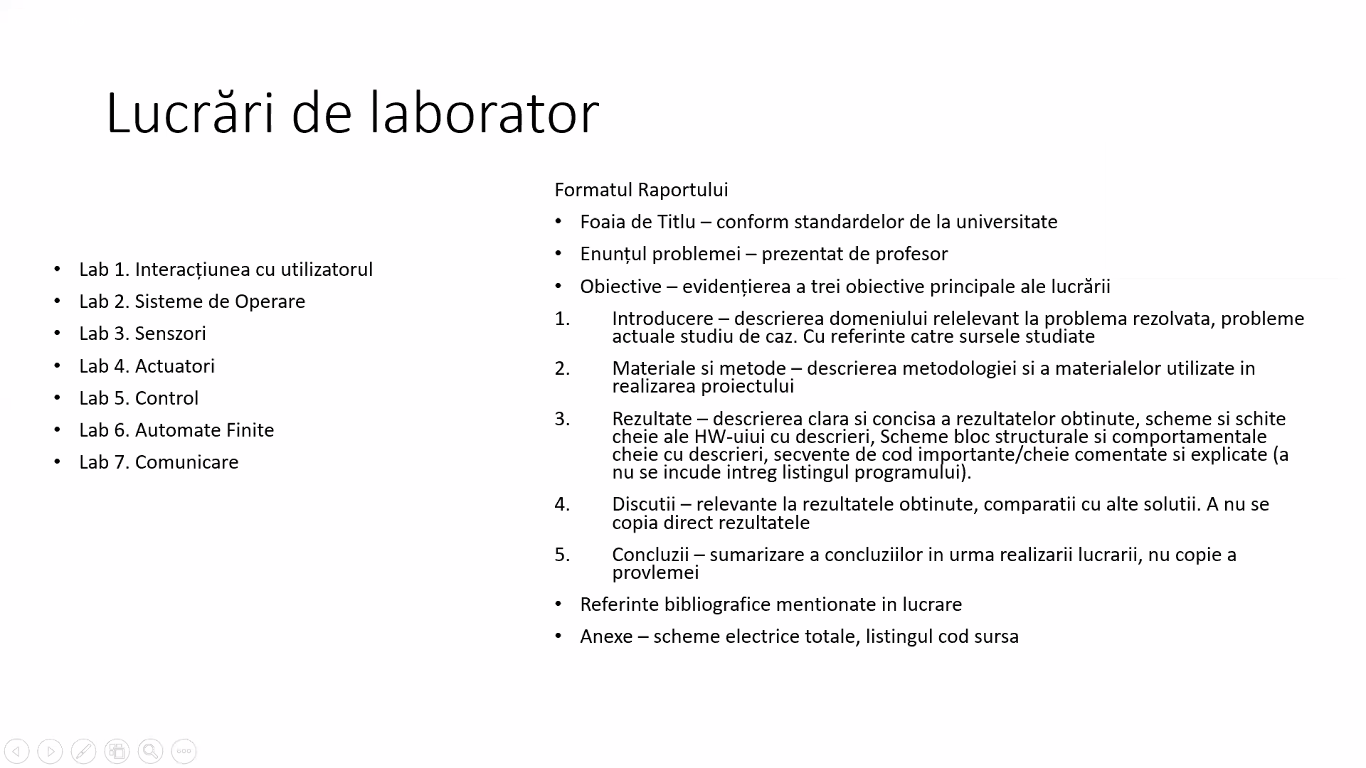

• Respectarea formatului raportului conform normelor UTM.

Notare

• Nu se accepta rapoartele care nu corespund cerintelor de prezentare
• 50% demonstrarea rezultatelor.
• 10% utilizarea STDIO (printf, scanf, etc.).
• 10% explicarea interfeței hardware-software stackuril de periferii.
• 10% prezentarea schiței electrice.
• 10% demonstrarea funcționării fizice.

NOTĂ: Pontajul maxim este posibil doar la prezentarea funcționării fizice a soluției!!

• - 10% penalizare pentru fiecare săptămână întârziere de la deadline.
